Beispiele
Entstaubungsanlagen
Entstaubungsanlagen kommen in unterschiedlichen Branchen der Industrie und des Handwerks in der Regel überall dort zum Einsatz, wo mehrere Maschinen oder Arbeitsplätze abgesaugt werden müssen.

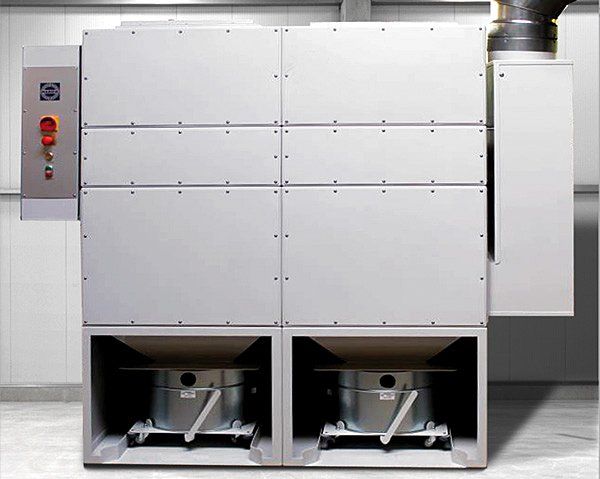

Bei dem abgebildeten Modell handelt es sich um eine Entwicklung unseres Hauses. Die Entstaubungsanlage ist modular erweiterbar und eignet sich für die Absaugung von Holzspänen und ähnlichen Partikeln.
Zudem erlaubt die Konstruktion nach Baukastenprinzip unkomplizierte Anpassungen an spezifische Kundenwünsche, wie z.B. die Verwendung höherer Sammelbehälter, größerer Filter u.ä.
Die Anlage entspricht der Filterklasse M.
Pneumatische Filterabreinigung

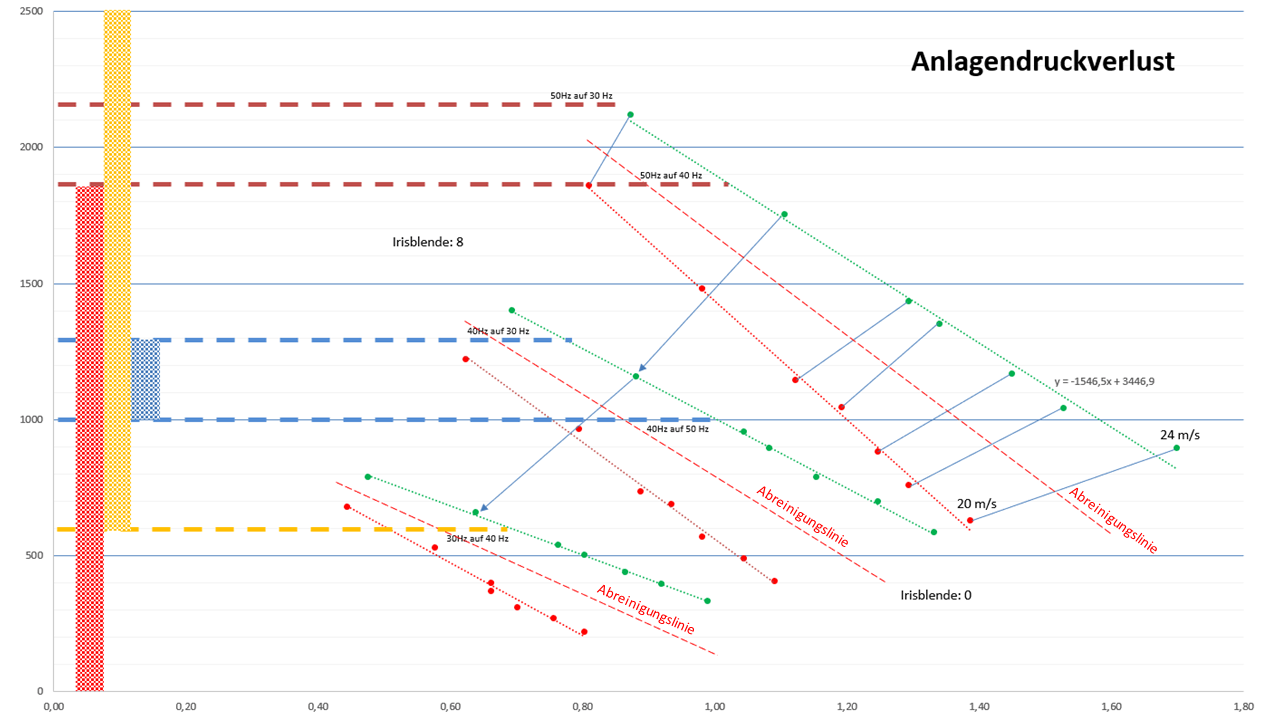

Kernstück einer jeden Entstaubungsanlage ist das Filtersystem. In Abhängigkeit von den spezifischen Staubeigenschaften setzen sich die Filter früher oder später zu, wodurch die Absaugleistung signifikant einbrechen kann.
Abhilfe schafft eine automatische Filterabreinigung.
Unterschieden werden mechanische und pneumatische Abreinigungs-systeme. Zur Erzielung einer hohen Abreinigungseffektivität müssen Filterart, Filtermaterial und Abreinigungssystem exakt aufeinander abgestimmt sein. Insbesondere bei pneumatischen Systemen lässt sich die Abreinigungsleistung durch gezielte Führungen von Druckluftstößen enorm steigern.
Generatives Design
Neue Fertigungstechnologien eröffnen völlig neue Möglichkeiten hinsichtlich der geometrischen Gestaltung von Bauteilen. Diese Gestaltungsfreiheit bietet ein hohes Potenzial z.B. für eine Minimierung des Materialeinsatzes.
So lassen sich unter Berücksichtigung der mechanischen Eigenschaften eines Materials sowie auf Grundlage des verfügbaren Bauraums Bauteile kreieren, die sehr leicht sind und gleichzeitig eine hohe Festigkeit aufweisen.
Beispielhaft wird das Verfahren an einem Regalwinkel illustriert. Die generierte Geometrie weist bei Belastung der horizontalen Tragfläche eine homogene Spannungsverteilung in der gesamten Geometrie auf. Lokale Spannungsspitzen werden dadurch vermieden und eine vielfach höhere Tragfähigkeit gegenüber der Ursprungsgeometrie erreicht.
Zyklonabscheider
Zyklonabscheider werden für die Abscheidung fester oder auch flüssiger Partikel aus Gasströmungen eingesetzt. Aufgrund ihrer begrenzten Abscheideleistung können sie keinen Filter ersetzen, eignen sich aber hervorragend für die Vorabscheidung.
Bei korrekter Auslegung arbeiten sie sehr effektiv und zögern eine Zusetzung der nachgeschalteten Filter deutlich hinaus. Dadurch wird einerseits die Standzeit der Filter erhöht, andererseits bleibt die Saugleistung des Absaugsystems über eine lange Zeitspanne auf einem hohen Niveau.
Ihr Zugewinn
- Effektive geometrische Auslegung
- Berücksichtigung der Partikeleigenschaften

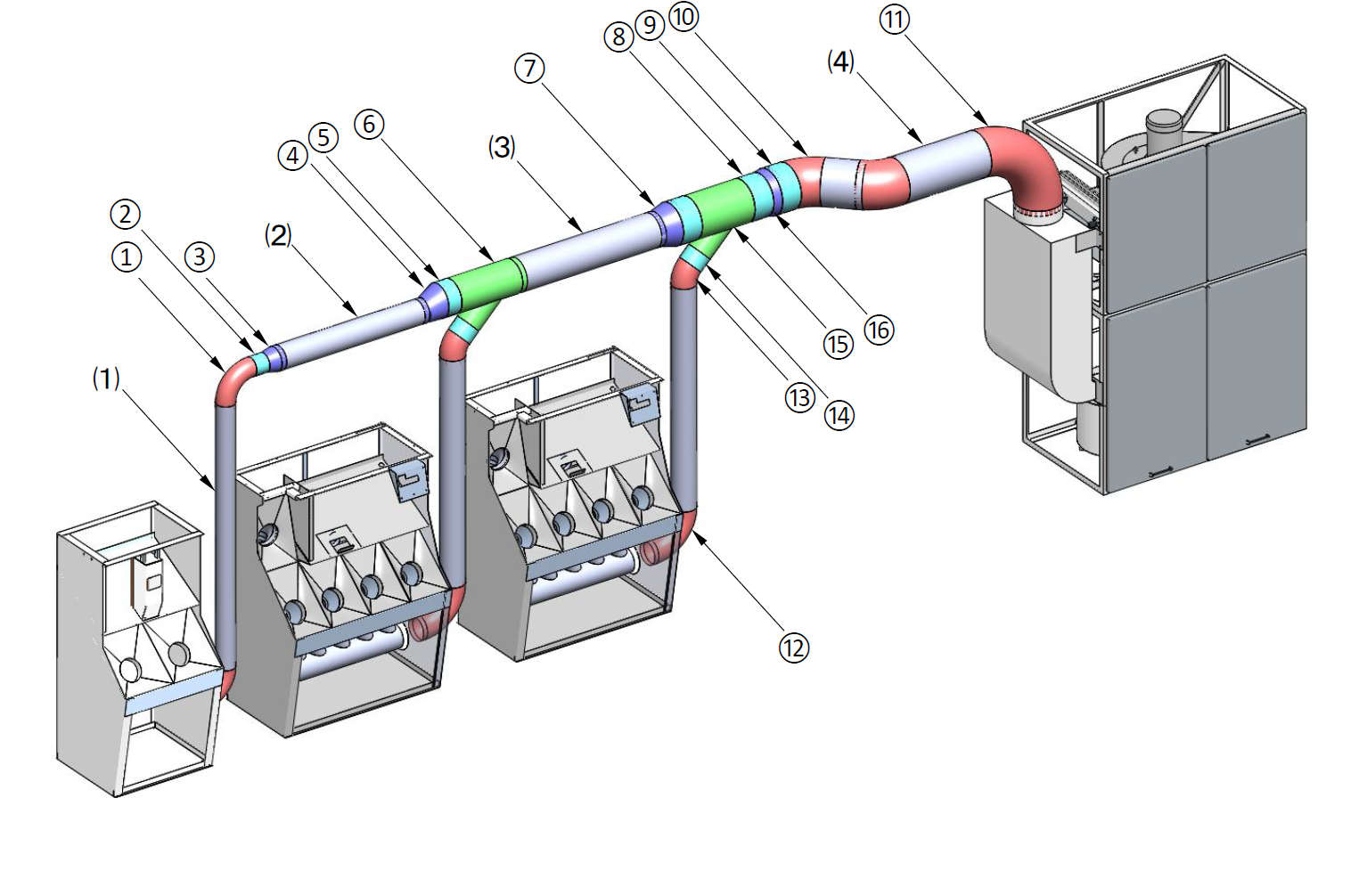

Verrohrungsplanung

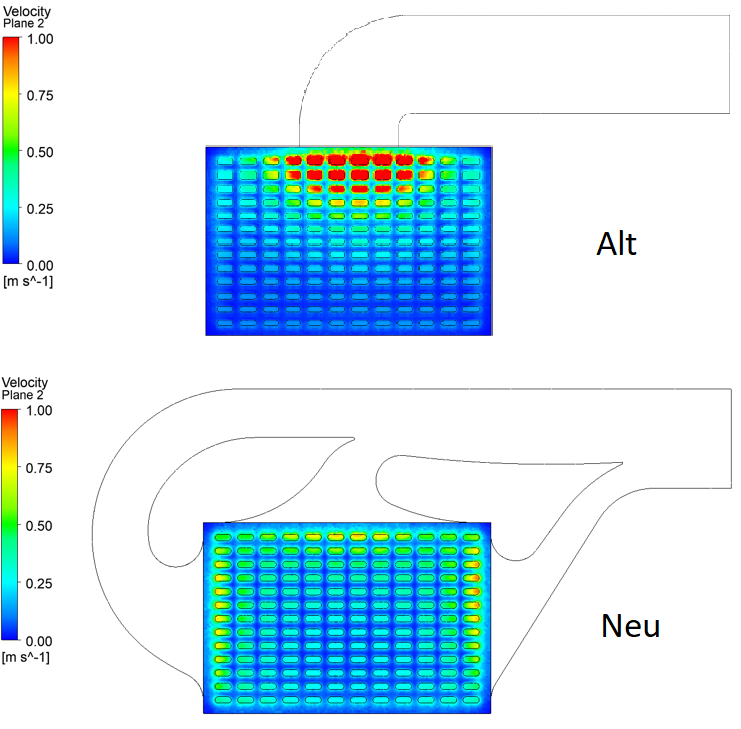

Die Durchströmung poröser Strukturen kommt unter anderem in der Filtertechnik oder der Trocknungstechnik zum Einsatz. Je nach technischem Anwendungsfall dürfen meist maximal zulässige Druckverluste nicht überschritten werden.
In anderen Fällen wird im Gegenteil ein bestimmter Druckverlust gefordert, um z.B. den Austrittsvolumenstrom bei Sicherheitsventilen zu drosseln.
Mittels Simulation lassen sich vielfältige Szenarien untersuchen und die Geometrie perfekt auf die Anforderungen abstimmen.
Ihr Zugewinn
- Ermittlung des Druckverlusts
- Berechnung des Volumenstroms
- Untersuchung von Wärmeübertragungseffekten (Fluid/Feststoff)
